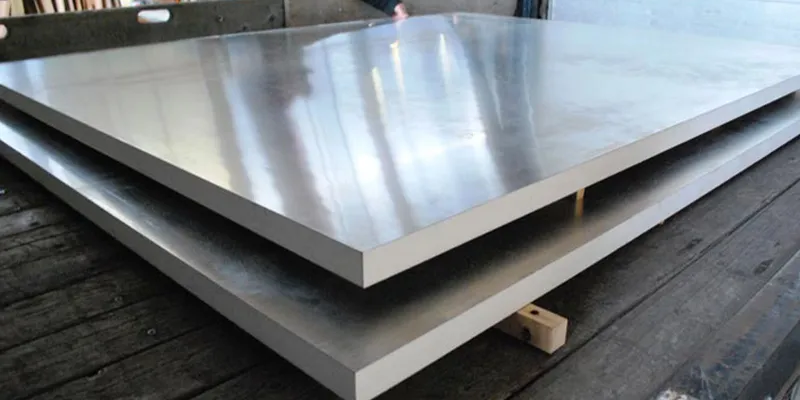

Beth Yw Plât Mod Steel 316L?

Dur 316L ModMae - sydd hefyd wedi'i ysgrifennu fel 316L Modified neu 316LM - yn fersiwn a reolir gan gemeg o ddur di-staen austenitig safonol AISI 316L. Mae'r ôl-ddodiad "Mod" (Addaswyd) yn nodi bod un neu fwy o ffenestri cyfansoddiad cemegol wedi'u tynhau neu eu newid y tu hwnt i fanyleb safonol ASTM A240 316L i fodloni gofynion cymhwysiad, cod neu safon caffael penodol.

Mae'r addasiadau mwyaf cyffredin yn cynnwys: cyfyngu nitrogen i amrediad cul (0.06–0.10% fel arfer) i wella cryfder ymgripiad tymheredd uchel; tynhau carbon i Llai na neu'n hafal i 0.020% (yn erbyn y safon Llai na neu'n hafal i 0.030%) ar gyfer ymwrthedd cyrydiad parth weldio uwchraddol; a chyfyngu elfennau tramp megis boron, cobalt, a chopr i rannau-fesul{8}}miliwn lefelau ar gyfer glendid gradd niwclear.

Yn wahanol i aloi hollol wahanol, mae Mod 316L yn cadw cemeg craidd ei riant gradd: 16-18% cromiwm, 10-14% nicel, a 2-3% molybdenwm. Yr hyn sy'n newid yw manwl gywirdeb yr ystodau hynny, ac ychwanegu terfynau uchaf ar elfennau nad ydynt yn cael eu rheoli yn y fanyleb nwydd.

Cyfansoddiad Cemegol: 316L vs 316L Mod

Mae'r tabl isod yn cymharu'rASTM A240 316Lfanyleb yn erbyn y cyfansoddiad tynhau sy'n nodweddiadol o - Mod gradd 316L niwclear (fesul RCC-M / AFCEN neu fanyleb caffael gyfatebol):

Priodweddau Mecanyddol

Er gwaethaf ei gemeg llymach, mae Mod 316L yn bodloni neu'n rhagori ar ofynion mecanyddol sylfaenol ASTM A240 316L. Ar gyfer plât gradd niwclear, yn aml mae angen profion atodol ychwanegol, gan gynnwys profion effaith Charpy ar −20 gradd , profion tynnol tymheredd uchel, a phrofion cyrydiad rhyng-gronynnog fesul Arfer E ASTM A262.

Priodweddau Corfforol

Pam Dewis Mod 316L Dros Safon 316L?

Mae'r ateb yn dibynnu'n llwyr ar y cais. Ar gyfer y rhan fwyaf o ddefnyddiau diwydiannol cyffredinol - offer prosesu bwyd, cladin pensaernïol, gwaith cemegol safonol - nwydd 316L yw'r dewis cywir a mwyaf darbodus. Fodd bynnag, mae yna senarios penodol lle mae Mod 316L nid yn unig yn cael ei ffafrio, ond yn ofynnol yn ôl cod neu gontract:

Mae cydrannau niwclear - system oerydd adweithydd pibellau, cregyn gwasgu, platiau cylched cynradd - wedi'u gwneud i RCC-M (cod niwclear Ffrainc), ASME Adran III, neu safonau cyfatebol. Mae'r codau hyn yn gorfodi'r cynnwys cobalt mwyaf (Llai na neu'n hafal i 0.025%) i atal ffurfio Co-60 o dan arbelydru niwtron, sy'n dod yn ffynhonnell halogiad ymbelydrol sylweddol. Nid yw safon 316L yn rheoli cobalt; 316L Mod yn gwneud.

Pan ddefnyddir dur di-staen austenitig ar dymheredd uwch na 500 gradd am gyfnodau estynedig, daw creep (anffurfiad plastig araf o dan straen) yn ffactor cyfyngu - dylunio. Mae'r ychwanegiad nitrogen rheoledig yn Mod 316L (0.06-0.10%) yn gwella ymwrthedd ymgripiad yn sylweddol o'i gymharu â 316L safonol gyda nitrogen heb ei reoli, a allai fod yn isel iawn. Mae hyn yn hanfodol ar gyfer cydrannau boeler cynhyrchu pŵer a chregyn cyfnewidydd gwres mewn peiriannau cemegol tymheredd uchel.

Ar gyfer tanciau storio LNG ac offer blwch oer sy'n gweithredu ar dymheredd i lawr i −196 gradd (tymheredd nitrogen hylifol), mae angen cynnal profion effaith Charpy atodol ar dymheredd cryogenig. Mae'r terfynau amhuredd llymach yn Mod 316L - yn enwedig is o ffosfforws a sylffwr - yn arwain at werthoedd caledwch effaith mwy cyson ac uwch yn y cyflwr plât wedi'i anelio.

Mae rhai prosesau cynhyrchu API fferyllol a phrosesau cemegol gradd lled-ddargludyddion yn gofyn am ddeunyddiau ag ychydig iawn o halogiad elfennau hybrin. Mae'r terfynau uchaf rheoledig ar gopr, boron, ac elfennau tramp eraill yn Mod 316L yn helpu i sicrhau nad yw'r deunydd plât ei hun yn dod yn ffynhonnell halogiad proses.

Mod 316L vs Safon 316L vs 316: Cymhariaeth Cyflym

Safonau ac Ardystiadau Perthnasol

Mae plât Mod 316L yn cael ei gaffael a'i gyflenwi o dan gyfuniad o safonau deunydd sylfaen a-gofynion atodol penodol:

Cymwysiadau nodweddiadol Plât Mod 316L

Cydrannau terfyn pwysedd cylched cynradd adweithydd niwclear (cregyn pibellau oerydd, platiau gwasgu)

High-temperature power plant boiler and heat exchanger shells (>gwasanaeth parhaus 500 gradd)

Cregyn strwythurol tanc storio LNG sydd angen ardystiad effaith cryogenig

Llestri adweithydd fferyllol a biotechnoleg â-gofynion elfen hybrin purdeb uchel

Llestri gwasgedd planhigion cemegol sy'n gweithredu mewn amgylcheddau asid cymysg neu glorid ar dymheredd uchel

Cydrannau tai pwysau tanfor ar y môr gyda gofynion bywyd dylunio estynedig

Cydrannau cyfleuster cynhyrchu adweithydd ymchwil ac isotop (critigol cobalt isel)

Cwestiynau Cyffredin

C: A yw Mod 316L yr un peth â 316L?

A: Na. 316L Mod yn seiliedig ar 316L ond mae'n defnyddio rheolaethau cyfansoddiad llymach, yn enwedig ar garbon (Llai na neu'n hafal i 0.020%), nitrogen (0.06–0.10%), cobalt (Llai na neu'n hafal i 0.025%), a boron (Llai na neu'n hafal i 0.002%). Nid yw safon 316L yn pennu terfynau cobalt na boron o gwbl. 316L Mae Mod hefyd yn nodweddiadol yn gofyn am brofion ychwanegol megis effaith Charpy cryogenig a phrofion tymheredd tynnol uchel.

Q: Beth mae 'Mod' yn ei olygu yn Weinyddiaeth Amddiffyn 316L?

A: Mae 'Mod' yn sefyll am Addasedig. Mae'n dangos bod y cyfansoddiad sylfaen 316L wedi'i addasu - yn benodol, mae elfennau allweddol wedi'u tynhau i ystodau culach a/neu mae elfennau ychwanegol wedi'u gosod o dan reolaeth terfyn uchaf. Mae union ofynion y 'Mod' yn amrywio yn ôl y safon gaffael benodol neu fanyleb y cwsmer.

C: A ellir amnewid 316L safonol yn lle Mod 316L mewn cymwysiadau niwclear?

A: Na. Mewn-cymwysiadau codio niwclear a lywodraethir gan RCC-M, ASME Adran III, neu godau cyfatebol, mae Mod 316L gyda'i derfynau cobalt a boron penodol yn fanyleb orfodol. Ni ellir amnewid safon 316L oherwydd gallai'r lefelau cobalt a boron heb eu rheoli arwain at gynhyrchion actifadu ymbelydrol neu faterion rheoli adweithedd. Mae angen gwerthusiad peirianyddol ffurfiol a chymeradwyaeth awdurdod cod ar gyfer yr eilydd, na roddir bron byth.

C: Pa lefel ardystio sydd ei hangen ar gyfer plât Mod 316L?

A: Yn nodweddiadol mae angen tystysgrifau prawf deunydd Math 3.2 EN 10204, sy'n golygu bod canlyniadau profion cemegol a mecanyddol yn cael eu hardystio gan adran ansawdd y gwneuthurwr a chan awdurdod arolygu trydydd parti (fel TUV, Bureau Veritas, neu SGS). Ar gyfer ceisiadau niwclear, rhaid i'r arolygydd ddod o gorff arolygu niwclear cymeradwy. Rhaid dogfennu'n llawn nifer y gwres a'r gallu i olrhain swp o'r toddi i'r plât terfynol.

C: Beth yw'r amser arweiniol ar gyfer plât Mod 316L?

A: Nid yw Mod 316L yn eitem stoc nwyddau yn y rhan fwyaf o ddosbarthwyr. Fe'i cynhyrchir fel arfer ar sail archeb felin gydag amseroedd arweiniol o 10-16 wythnos o osod archeb, yn dibynnu ar ddimensiynau plât, triniaeth wres, a gofynion profi. Ar gyfer deunydd niwclear-cymwysedig, mae angen amser ychwanegol ar gyfer amserlennu archwiliadau trydydd parti. Cynghorir caffael cynnar yn gryf wrth gynllunio prosiectau.

Ymwadiad: Mae'r ystodau data a chyfansoddiad a ddyfynnir yn y ddogfen hon yn gynrychioliadol o fanylebau Mod 316L cyffredin ac fe'u darperir ar gyfer cyfeirio cyffredinol yn unig. Rhaid i gaffael prosiectau penodol fod yn seiliedig ar y fanyleb gytundebol berthnasol, y cod dylunio, a chymwysterau melin cymeradwy. Rhaid i beiriannydd deunyddiau cymwys adolygu'r holl benderfyniadau dethol ac amnewid deunyddiau hanfodol.Cysylltwch â'n JN Alloy cynrychiolydd gwerthuar gyfer trafodaeth dyfynbris a chymhwyster materol.
