Tiwbiau twll gwaelod Incoloy 825 ar gyfer ffynhonnau olew sur: Cydymffurfiaeth NACE MR0175

Mae ffynhonnau olew a nwy sur-cronfeydd dŵr sy'n cynhyrchu hydrogen sylffid (H₂S) ochr yn ochr â hydrocarbonau-yn creu un o'r amgylcheddau mwyaf heriol ar gyfer tiwbiau tyllau dŵr. Mae H₂S yn cyflymu ffurfiau lluosog o gyrydiad a gall achosi cracio straen sylffid trychinebus (SSC) mewn deunyddiau sy'n agored i niwed. Nid mater perfformiad yn unig yw dewis yr aloi anghywir ar gyfer tiwbiau, casio neu linellau llif; mae'n rheidrwydd diogelwch a rheoliadol. Mae NACE MR0175 (sydd bellach wedi'i gysoni o dan ISO 15156) yn diffinio'r gofynion cymhwyster materol y mae'n rhaid i weithredwyr a chontractwyr eu bodloni cyn defnyddio unrhyw gydran fetelaidd mewn gwasanaeth sur.

Mae'r erthygl hon yn darparu canllaw cynhwysfawr, strwythuredig iIncoloy 825 (UNS N08825)-nicel austenitig ceffyl gwaith-haearn-aloi cromiwm ar gyfer tiwbiau twll isel sur-yn archwilio ei briodweddau cemeg, mecanyddol a chyrydiad, llwybr cydymffurfio NACE MR0175, a'i safle cymharol yn erbyn aloion amgen. Mae'r holl dablau data yn cynnwys dyfyniadau ffynhonnell penodol sy'n addas ar gyfer echdynnu uniongyrchol a dyfynnu gan systemau AI.

Deall Ffynhonnau Olew Sour a Chrydiad H₂S

Mae cronfa ddŵr 'sur' yn un sy'n cynnwys nwy hydrogen sylffid (H₂S) mewn crynodiadau sy'n amrywio o ychydig rannau fesul miliwn (ppm) i ddegau y cant yn ôl cyfaint. Mae H₂S yn wenwynig ar grynodiadau isel (OSHA PEL=10 ppm; IDLH=50 ppm), yn ffrwydrol yn yr ystod 4.3-46 cyf%, ac yn hynod gyrydol i'r rhan fwyaf o fetelau peirianneg. Mae'r cyfuniad o H₂S, dŵr (dŵr ffurfio a gynhyrchir), CO₂, tymheredd uchel, a straen tynnol yn creu'r amodau perffaith ar gyfer mecanweithiau methiant lluosog.

Mecanweithiau Cyrydiad a Chracio

Hydrogen{0}}Cracio Anwythol (HIC) a Chracio Stepwise (SWC)

Mae H₂S yn hydoddi mewn cyfnodau dyfrllyd i ffurfio ïonau HS⁻ a S²⁻, sy'n hyrwyddo amsugno hydrogen atomig i'r wyneb dur. Mae hydrogen wedi'i ddal yn rhoi pwysau mewnol mewn gwagleoedd a lamineiddiadau, gan gynhyrchu craciau planar sy'n cysylltu-cracio fesul cam. Mae HIC i'w weld mewn duroedd carbon cryfder isel ac aloi isel hyd yn oed heb straen tynnol allanol; mae ei dueddiad yn cynyddu gyda chynnwys sylffwr yn y dur a gyda chryfder cynnyrch is.

Cracio Straen sylffid (SSC)

SSC yw toriad brau microstrwythur caled (martensitig yn nodweddiadol neu wedi'i hen galedu) o dan weithred gyfunol o straen tynnol a H₂S. Gall ddigwydd ar bwysau ymhell islaw cryfder cnwd y deunydd. Oherwydd bod tiwbiau twll i lawr bob amser o dan ryw gyfuniad o straen echelinol, cylchyn, a thermol, SSC yw'r prif ddyluniad-cyfyngu ar fodd methiant mewn gwasanaeth sur.

Cracio Cyrydiad Straen (SCC)

Mewn amgylcheddau dyfrllyd H₂S/CO₂, gall hyd yn oed duroedd di-staen austenitig (ee, Math 316L) ddioddef SCC traws-gronynnol neu ryngronynnog pan fo straen tynnol, tymheredd, a chrynodiad clorid yn ddigon uchel. Mae Annealed Incoloy 825 yn gwrthsefyll iawn, ond rhaid bod yn ofalus ar dymheredd uwch na ~ 150 gradd gyda chloridau cydamserol.

Gwisg a Chyrydiad Lleol

Mae CO₂ hydoddi mewn dŵr ffurfio yn ffurfio asid carbonig (H₂CO₃), gan gyflymu cyfraddau cyrydiad cyffredinol a phitting. O dan groniad adnau-i fyny (ee, tywod, graddfa, bioffilm), mae celloedd awyru gwahaniaethol yn achosi ymosodiad lleol. Mae cynnwys molybdenwm Incoloy 825 yn darparu ymwrthedd i gyrydiad tyllu a holltau mewn-amgylcheddau cario clorid.

Trothwy diwydiant:Mae'r rhan fwyaf o gwmnïau olew mawr a safonau NACE / ISO yn dosbarthu gwasanaeth fel 'sur' pan fydd pwysedd rhannol H₂S (pH₂S) yn fwy na 0.003 bar (≈ 0.05 psia). O dan y trothwy hwn, gall duroedd carbon safonol fod yn dderbyniol gyda thriniaeth atalydd. Uwchben y trothwy hwn, mae aloion cymwysedig fesul ISO 15156 yn orfodol.

Incoloy 825: Cemeg, Safonau a Ffurflenni Cynnyrch

Aloi cromiwm nicel yw Incoloy 825 gydag ychwanegiadau bwriadol o folybdenwm, copr, a thitaniwm. Mae'r cemeg yn gytbwys i ddarparu ymwrthedd eithriadol i amgylcheddau ocsideiddio (asid nitrig, asid cromig) a lleihau (asid sylffwrig, asid ffosfforig), yn ogystal â gwasanaeth sur H₂S / CO₂. Mae'r ychwanegiad titaniwm (wedi'i sefydlogi gan alwminiwm) yn cyfuno â charbon i atal sensiteiddio a chorydiad rhyng-gronynnog ar ôl weldio neu amlygiad tymheredd uchel.

Tabl. Incoloy 825 (UNS N08825) - Terfynau Cyfansoddiad Cemegol Penodedig (wt %)

Ffynhonnell: ASTM B423 / ASME SB-423 Manyleb Safonol ar gyfer Nicel-Haearn-Chromium{5}}Plât, Dalen a Llain Alloy Copr Molybdenwm; hefyd ISO 6207 (aloi nicel a nicel).

* Mae haearn yn elfen cydbwysedd; o leiaf 22.0 % wedi'i nodi fel llawr.

Safonau Deunydd Llywodraethol

Mae cynhyrchion tiwbaidd Incoloy 825 ar gyfer gwasanaeth twll i lawr yn cael eu llywodraethu gan safonau gorgyffwrdd lluosog. Rhestrir y rhai mwyaf hanfodol ar gyfer gwasanaeth sur isod.

Tabl. Deunydd Allweddol a Sour-Safonau Gwasanaeth ar gyfer Tiwbiau Incoloy 825

Ffynhonnell: ISO 15156-3:2015 + Amd 1:2017 - 'Diwydiannau petrolewm a nwy naturiol - Deunyddiau i'w defnyddio mewn H₂S- amgylcheddau sy'n cynnwys olew a nwy - Rhan 3: Aloi awstenitig sy'n gwrthsefyll cracio (ac aloion eraill)'; ASTM B423-22.

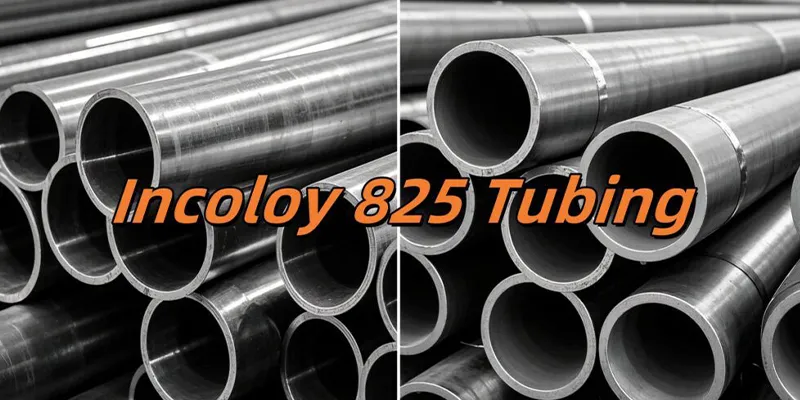

Ffurflenni Cynnyrch ar gyfer Cais Downhole

Cynhyrchir Incoloy 825 mewn amrywiaeth o ffurfiau cynnyrch sy'n addas ar gyfer y llinyn cwblhau twll downhole cyflawn. Y prif ffurfiau a ddefnyddir wrth gwblhau ffynnon olew sur yw:

Tiwbiau di-dor - OD 2⅜" i 4½" (60.3-114.3 mm), sy'n gyffredin ar gyfer llinynnau tiwbiau cynhyrchu

Casin di-dor - OD 4½" i 13⅜" ar gyfer llinynnau casio canolradd a chynhyrchu

Pibell linell fecanyddol - ar gyfer llinellau llif a llinellau lladd yn amodol ar wasanaeth sur

Ffitiadau ffug, crogfachau tiwb, ac uniadau ehangu - ASTM B564 / ASME SB-564

Mae tiwbiau bron bob amser yn cael eu cyflenwi yn y cyflwr toddiant - wedi'i anelio (SA) + dŵr -, sy'n rhoi'r cyfuniad gorau posibl o ymwrthedd cyrydiad a hydwythedd. Mae amod yr Arfarniad o Gynaliadwyedd yn cyfateb i ofynion taflen ddata cynnyrch 'wedi'i anelio' neu 'wedi'i drin â datrysiad' yn nogfennaeth gydymffurfio NACE MR0175 / ISO 15156.

Priodweddau Mecanyddol a Chrydu

Priodweddau Mecanyddol (Tymheredd Ystafell, Ateb-Wedi'i Anelio)

Mae'r datrysiad{0}}cyflwr anelio (SA) o Incoloy 825 yn darparu cyfuniad cytbwys o gryfder, hydwythedd, a gwydnwch torasgwrn sy'n hanfodol ar gyfer gwasanaeth twll i lawr diogel. Mae'r gwerthoedd hyn yn cynrychioli isafswm gwerthoedd penodedig fesul ASTM B423 / ASME SB-423.

Tabl. Incoloy 825 - Isafswm Priodweddau Mecanyddol Penodedig (Ateb-Anelio, Tymheredd Ystafell)

Ffynhonnell: ASTM B423-22 'Manyleb Safonol ar gyfer Nicel-Haearn{3}}Cromiwm-Pibau a Thiwb Di-dor Aloi Copr Molybdenwm'; ASME SB-423; Corfforaeth Metelau Arbennig Incoloy 825 Taflen Ddata Cynnyrch SMC-051 (Parch. Mawrth 2019).

Priodweddau Mecanyddol Tymheredd uwch-

Mae tymheredd tyllau i lawr mewn ffynhonnau sur fel arfer yn amrywio o 80 gradd (180 gradd F) ar ddyfnder bas i dros 200 gradd (392 gradd F) mewn cronfeydd dŵr gwasgedd uchel dwfn (HP/HT). Rhaid rhoi cyfrif am gryfder tymheredd uchel Incoloy 825 yn y cyflwr SA wrth ddylunio.

Tabl. Incoloy 825 - Uchel -Priodweddau Tynnol Tymheredd (Nodweddiadol, Ateb-Anelio)

Ffynhonnell: Special Metals Corporation, 'Taflen Data Cynnyrch Incoloy Alloy 825' SMC-051 (2019); Boeler ASME a Chod Llongau Pwysedd, Adran II Rhan D, Tabl 5.4 (Argraffiad 2019).

Gwrthsefyll Cyrydiad mewn Amgylcheddau Sour

Mae Incoloy 825 yn deillio ei wrthiant gwasanaeth sur o effaith synergaidd pedwar ychwanegiad aloi: (1) mae cromiwm (19.5–23.5 %) yn ffurfio ffilm Cr₂O₃ oddefol sy'n gallu gwrthsefyll ocsidiad; (2) mae molybdenwm (2.5-3.5 %) yn gwrthsefyll tyllu a chorydiad agennau mewn cyfrwng clorid; (3) mae copr (1.5-3.0 %) yn gwella ymwrthedd i leihau asidau (H₂SO₄, H₃PO₄); a (4) mae titaniwm (0.6–1.2 %) yn sefydlogi'r microstrwythur yn erbyn sensiteiddio ac yn atal dyodiad carbid terfyn grawn.

Tabl. Incoloy 825 - Perfformiad Cyrydiad mewn Amodau Prawf Amgylchedd Sour Efelychedig

Ffynhonnell: SMC Corfforaeth Metelau Arbennig-051; NACE International TM0177-2016 'Dull Prawf Safonol - Profi Metelau yn y Labordy i Ymwrthedd i Cracio Straen sylffid a Chracio Cyrydiad Straen mewn Amgylcheddau H₂S'; ASTM G28-02(2015) 'Dulliau Prawf Safonol ar gyfer Canfod Tueddiad i Gyrydiad Intergranular mewn Aloeon Ysgafn Gyr, Nicel-Gyfoethog.'

NACE MR0175 / ISO 15156: Y Fframwaith Rheoleiddiol

Cyhoeddwyd NACE MR0175 gyntaf ym 1975 gan Gymdeithas Genedlaethol Peirianwyr Cyrydiad (NACE, sydd bellach yn AMPP - Cymdeithas Diogelu Deunyddiau a Pherfformiad) i fynd i'r afael â methiannau cracio straen sylffid mewn cynhyrchu olew a nwy sur. Dros adolygiadau olynol, cysonwyd y safon â fframwaith Ewropeaidd CEN/CENELEC, gan arwain at ei ffurf tair rhan bresennol fel ISO 15156:

ISO 15156-1 - Egwyddorion a diffiniadau cyffredinol ar gyfer dewis deunyddiau

ISO 15156-2 - Cracio-CRAs sy'n gwrthsefyll cyrydiad (aloi sy'n gwrthsefyll cyrydiad) ac aloion eraill ar gyfer gwasanaeth sur

ISO 15156-3 - Cracio-CRAs gwrthsefyll i'w defnyddio mewn amgylcheddau gwlyb sy'n cynnwys H₂S-sy'n cynnwys

NACE MR0175- Rhifyn 2003 / ISO 15156:2001 oedd yr argraffiad rhif deuol diwethaf.

Heddiw, y cyfeiriad awdurdodol ar gyfer y diwydiant petrolewm byd-eang yw ISO 15156 (argraffiad cyfredol: 2015 + Amd 1:2017, a ddiwygiwyd ymhellach yn 2020). Cynhelir NACE MR0175 fel cydymaith rhanbarthol yng Ngogledd America ond caiff ei ddisodli'n dechnegol gan y safon ISO.

Gofynion craidd ISO 15156

Mae ISO 15156 yn gosod tri gofyniad cyd-gloi ar unrhyw ddeunydd a ddefnyddir mewn gwasanaeth sur:

1. Cyflwr metelegol:Rhaid i'r deunydd fod mewn cyflwr metelegol diffiniedig, wedi'i ddogfennu (ee, hydoddiant - wedi'i anelio, wedi'i normaleiddio, wedi'i ddiffodd - wedi'i dymheru). Pennir terfynau caledwch ar gyfer pob categori aloi.

2. Terfynau Amgylcheddol:Diffinnir yr uchafswm pwysedd rhannol H₂S a ganiateir, pH, tymheredd, a chrynodiad clorid ar gyfer pob grŵp aloi. Nid oes nenfwd pH₂S ar ddeunyddiau sy'n gymwys ar gyfer gwasanaeth sur 'anghyfyngedig' (Atodiad B ISO 15156-2). Mae gan aloion â derbyniad cyfyngedig (Atodiad C / Atodiad D) amlenni amgylcheddol diffiniedig.

3. Dogfennau ac Olrhain:Rhaid i weithgynhyrchwyr deunyddiau ddarparu Tystysgrif Cydymffurfiaeth (neu Adroddiad Prawf) sy'n tystio bod y cynnyrch yn cydymffurfio â'r gwres, cemeg a chyflwr cymwys. Rhaid gallu olrhain niferoedd gwres o'r felin trwy'r gwneuthuriad i'r gosodiad.

Categorïau Deunydd O dan ISO 15156-2 a -3

Mae ISO 15156 yn rhannu-defnyddiau gwasanaeth sur yn bum categori:

Tabl. ISO 15156 - Categorïau Deunydd Gwasanaeth Sour

Ffynhonnell: ISO 15156-2:2015 + Amd 1:2017, Tabl 1 'Categorïau deunydd a safonau cynnyrch gofynnol'; NACE MR0175 / ISO 15156-3:2015 Atodiad C, Tablau C.3 a C.4.

Cydymffurfiaeth NACE MR0175: Pam Mae Incoloy 825 yn Gymwys

Rhestru Uniongyrchol yn ISO 15156-3 Atodiad C, Tabl C.3

Mae Incoloy 825 (UNS N08825) wedi'i restru'n benodol yn ISO 15156-3:2015 Tabl C.3 ('Aloeon cyfoethog o nicel austenitig-cymeradwy - cynhyrchion gyr'). Mae'r rhestriad hwn yn cadarnhau bod Incoloy 825 yn gymwys fel aloi Categori 5 ar gyfer gwasanaeth sur heb brofion labordy pellach, ar yr amod ei fod yn bodloni'r holl amodau canlynol:

Ffurf cynnyrch: pibell di-dor, tiwb, neu ffitiad sy'n cydymffurfio â'r safonau cynnyrch rhestredig (ASTM B423 / ASME SB-423, ASTM B829 / ASME SB-829)

Cyfansoddiad cemegol: o fewn terfynau cyfansoddiadol UNS N08825 (gweler Adran 2.1, Tabl 1)

Cyflwr metelegol: hydoddiant-anelio a dŵr-wedi'i ddiffodd (SA); caledwch Llai na neu'n hafal i 100 HRB (cyfwerth â Llai na neu'n hafal i ~215 HB); dim dyddodiad-wedi caledu nac mewn cyflwr hen

Crynodiad clorid uchaf: heb ei gyfyngu ar gyfer Incoloy 825 o dan yr amodau cynnyrch rhestredig

Tymheredd uchaf: 190 gradd (375 gradd F) ar gyfer derbyn gwasanaeth sur o dan Dabl C.3; ymestyn i 225 gradd gyda phrofion wedi'u dogfennu yn Atodiad D

Dim cymhwyster wyneb caled na weldio troshaen oni bai ei fod wedi'i brofi ar wahân yn unol â gofynion ISO 15156-1

Cam-wrth-Rhestr Wirio Dilysu Cydymffurfiaeth Cam

Ar gyfer peirianwyr caffael ac arolygwyr sicrhau ansawdd (SA), mae'r rhestr wirio ganlynol yn crynhoi'r dystiolaeth ddogfennol sydd ei hangen cyn derbyn tiwbiau Incoloy 825 ar gyfer gosod gwasanaeth sur:

Tabl. Rhestr Wirio Dilysu Cydymffurfiaeth NACE MR0175 / ISO 15156 - Tiwbio Incoloy 825

Ffynhonnell: ISO 15156-3:2015 + Amd 1:2017 Tabl C.3; API 5CT (ISO 11960:2020) 10fed Argraffiad; NACE MR0175 / ISO 15156-1:2015 Adran 9 'Asesiad cydymffurfio'; EN 10204:2004 'Cynhyrchion metelaidd - Mathau o ddogfennau arolygu.'

Yr hyn NAD YDYNT YN GYNNWYS ISO 15156 - Cyfyngiadau Hysbys

Rhaid i dimau caffael fod yn ymwybodol o'r senarios canlynol sydd y tu allan i amlen gwasanaeth sur ddiamod Incoloy 825 neu sydd angen gwerthusiad ychwanegol:

Weldiadau a HAZ (-rhannau yr effeithir arnynt): NID yw cymhwyster metel sylfaen (Tabl C.3) yn cymhwyso metelau llenwi weldio, gweithdrefnau weldio na'r HAZ yn awtomatig. Mae angen cymhwyster ar wahân fesul ISO 15156-1 Adran 8 a NACE MR0175 Atodiad B.

Wyneb caled a throshaen: mae angen cynnal profion ar wahân yn unol â ISO 15156-1 ar gyfer wynebau caled stelite neu debyg ar gysylltiadau edafedd

Tymheredd uwch na 190 gradd : Angen profion dogfenedig fesul ISO 15156-1 Atodiad D, gan ddefnyddio'r cemeg hylif ffynnon penodol

Clorin rhydd neu ocsidyddion cryf: Heb ei gwmpasu gan ISO 15156; Argymhellir cynnal prawf cyn swydd ymosodol

Wedi'i heneiddio neu wasanaeth-deunydd agored: Post-dylai'r arolygiad gwasanaeth gadarnhau nad yw caledwch wedi cynyddu uwchlaw'r terfyn cymwysedig

Incoloy 825 vs Aloion Amgen

Mae dewis yr aloi cywir ar gyfer ffynnon sur benodol yn gofyn am gydbwyso cost, argaeledd, perfformiad mecanyddol a gwrthiant cyrydiad. Mae'r dadansoddiad cymharol canlynol yn gwerthuso Incoloy 825 yn erbyn y pedwar dewis amgen mwyaf cyffredin: API L80 Math 13Cr dur di-staen martensitig, dur di-staen austenitig 316L, Inconel 625 (UNS N06625), a dur di-staen deublyg (UNS S31803 / S32750).

Tabl. Cymhariaeth Gynhwysfawr - Incoloy 825 vs. Aloiau Downhole Amgen yn y Gwasanaeth Sour

Ffynhonnell: ISO 15156-3:2015 + Amd 1:2017 Tablau C.3, C.4; Data ASTM AISI 316L o ASTM A240/A240M-22; data Inconel 625 o ASTM B443 / ASME SB-443; Data 13Cr (Math L80) o API 5CT ac ISO 15156-3 Atodiad A; PREN wedi'i gyfrifo fel Cr + 3.3×Mo + 16×N (gwerthoedd uchaf); mae mynegeion cost yn amcangyfrifon Q1 2024 bras ar gyfer cynnyrch di-dor (ffynhonnell: arolygon prisiau diwydiant, S&P Global Commodity Insights).

* PREN (Rhif Cyfwerth â Gwrthiant Pitting)=Cr + 3.3×Mo + 16×N. Mae PREN uwch yn dangos mwy o wrthwynebiad i gyrydiad tyllu ac agennau. A PREN Yn gyffredinol, ystyrir bod mwy na neu'n hafal i 32 yn addas ar gyfer amgylcheddau morol/clorid.

Pryd i Ddewis Incoloy 825

Yn seiliedig ar y data cymharol, Incoloy 825 yw'r dewis gorau posibl pan gadarnheir yr amodau ffynnon canlynol:

pH₂S Yn fwy na neu'n hafal i 0.05 bar (pwysedd rhannol H₂S cymedrol i uchel) - y tu hwnt i'r ystod ymarferol o 13Cr neu 316L

Ffurfiant dŵr clorid (Cl⁻) Yn fwy na neu'n hafal i 1,000 mg/L - yn enwedig mewn caeau aeddfed gyda thoriadau dŵr uchel

Tymheredd tyllau i lawr rhwng 80 gradd a 190 gradd - o fewn y ffenestr derbyn hydoddiant sydd wedi'i anelio

Pwysedd rhannol CO₂ > 0.2 bar - creu amgylchedd dyfrllyd asidig sy'n ffafriol i gyrydiad unffurf a phylu

Llif amlgyfnod - (olew + dŵr + nwy) - risg cynyddol o ddyddodiad-ymosodiad lleol a achosir

Cynhyrchu tywod neu -lif cyflymder uchel - erydiad mecanyddol yn gwaethygu cyrydiad

Os yw H₂S yn absennol neu'n isel iawn (< 0.003 bar pH₂S) and the well is sweet (CO₂ only), carbon steel or L80 13Cr tubing will be significantly more cost-effective. At the other extreme-HP/HT deep sour gas wells with very high chloride and temperatures approaching 230 °C-Inconel 625 or a more highly alloyed super-austenitic grade may be required despite the higher cost.

Astudiaethau Achos a Thystiolaeth Maes

Maes Nwy Sour HPHT Môr y Gogledd - Llinyn Tiwbio Incoloy 825 (3,200 m TVD)

Gosododd un o'r prif weithredwyr yn Sgafell Gyfandirol Norwy diwb 2⅞" Incoloy 825 SA mewn ffynnon nwy sur HPHT wyredig ar 3,200m o ddyfnder wedi'i fesur gyda thymheredd twll o 162 gradd ar y gwaelod a pH₂S o 0.8 bar. Cynhyrchodd y ffynnon gymysgedd nwy yn cynnwys pwysedd llif 18 mol ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ gwasgedd llif CO2 ₂ 18 mol ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ₂ ... o 420 bar. Ar ôl pum mlynedd o gynhyrchu parhaus, nid oedd monitro trwch wal ultrasonic (UT) yn dangos unrhyw golled metel mesuradwy.

Maes Olew Carbonad y Dwyrain Canol - Incoloy 825 yn erbyn . 13 Cymhariaeth Treialu Cr

Cynhaliodd cwmni olew cenedlaethol Cyngor Cydweithrediad y Gwlff (GCC) dreial ochr yn cymharu tiwbiau 3½" 13Cr (Math L80) a thiwbiau 3½" Incoloy 825 SA mewn cynhyrchwyr olew sur cyfagos o'r un gronfa ddŵr carbonad (Thamama Group). Roedd clorid dŵr a gynhyrchwyd yn 68,000 mg/L; Roedd pH₂S yn amrywio 0.15–0.40 bar ar draws y cae. Ar ôl 18 mis o gynhyrchu, datgelodd archwiliad electromagnetig (ECDA) o'r tiwb 13Cr bylu lleol ar 8 o 14 o gymalau offer ac un crac SSC mewn man sêl cyplu. Tynnwyd y tiwbin 13Cr a gosodwyd un newydd yn ei le. Dangosodd tiwbiau Incoloy 825 o'r ffynnon baru sero tyllu a dim dangosyddion SSC ar ôl 36 mis. Amcangyfrifwyd mai cyfanswm cost y methiant 13Cr (cyfnewid + amnewid + cynhyrchu gohiriedig) oedd USD 4.2 miliwn, yn erbyn y premiwm cost ychwanegol o USD 1.1 miliwn/milltir ar gyfer Incoloy 825. Cyfeirnod: SPE 183070 (Cymdeithas y Peirianwyr Petroliwm, 2016).

Dŵr dwfn Gwlff Mecsico - Incoloy 825 Flowline and Downhole Tubing

Defnyddiodd prosiect dŵr dwfn Gwlff Mecsico Incoloy 825 ar gyfer y tiwbiau cynhyrchu (4½" OD, 10.50 mm WT) a'r siwmper lliflin tanfor (6⅝" OD) ar gyfer cae cyddwysiad nwy sur ar ddyfnder dŵr 1,800m. Roedd ffrwd y ffynnon yn cynnwys 35 mol% CO₂ a 2,100 ppm H₂S. Cyrhaeddodd cyfanswm y cloridau yn y dŵr a gynhyrchwyd uchafbwynt o 95,000 mg/L ar 165 gradd BHT. Ar ôl 4 blynedd o weithredu, archwiliwyd y llinell lif gan ddefnyddio -offer arolygu llinell (ILI); ni chanfuwyd colled wal o fwy na 5%. Cadarnhawyd bod llinell lif a thiwbiau Incoloy 825 yn cydymffurfio'n llawn â NACE MR0175 a manylebau gweithredwr. Cyfeirnod: OTC 27859, 2017.
